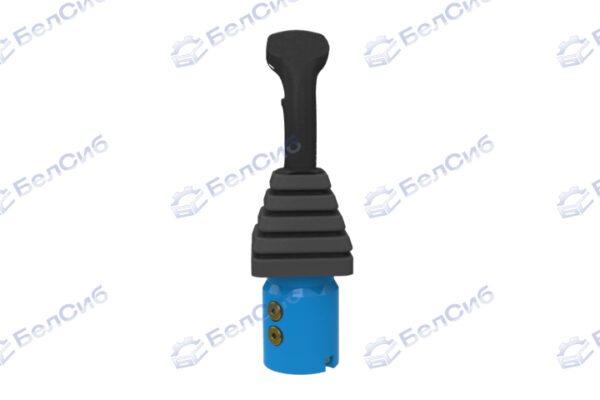

Джойстик 220BHM.601

Блок управления (Джойстик) 220BHM.601

Артикул: Н/Д

Гистерезис, МПа не более: 0,01
Максимальное давление на сливе, Мпа: 0,3

Цена по запросу
Оставить заявку

Особенности конструкции

В блоке 220ВНМ.601 применены новые принципы распределения жидкости и регулирования давления и потока, в сравнении с блокомуправления 100BH . Корпус имеет кольцевые каналы подвода и слива постоянного сечения по длине распределения двух парных отверстий золотника. Два парных отверстия золотника предназначены для обеспечения жесткости перемычки междуканалами подвода и слива.

Корпус блока из высокопрочного чугуна является одновременно направляющей для золотников. Применен более простой и жесткий золотник с увеличенной длиной направляющей, что благоприятно для срока службы и центрирования золотника. Это позволило достичь стабильной работы блока управления с давлением на входе до 100 кгс/см2.

Блок 220ВНМ обеспечивает более точное управление механизмами благодаря увеличенной точности пропорционального регулирования выходного сигнала (давления, потока) – ±0,5% вместо ±2,5% ублоков 100BHM.

Блок типа 220ВНМ унифицирован по присоединительным размерам с блоком 100BHM, но имеет меньшее в 1,5 раза сопротивление рабочих отводов в слив за счет увеличения сечения отводящих каналов и проходных сечений в золотнике, что позволяет расширить области применения блока управления.

Уменьшено усилие на рукоятке при работе одним золотником с 3,2 кгс до 1,1 кгс, при работе двумя золотниками – с 4,5 кгс до 1,8 кгс, в сравнении блоком серии 100BHM. В блок устанавливается сферический шарнир с «закрытой» полусферой.

Имеется возможность устанавливать блоки типа 220ВНМ на плиту, стыковать к блоку плиты с различно расположенными рабочими каналами, а также блоки клапанов «ИЛИ» с различной логикой и возможность применять блок без плиты или с установкой на плиту собственного изготовления.

Блок управления (Джойстик) 220BHM.601 является полным аналогом продукции производства Bosch Rexroth (4TH6K97-14/SL3578R ABV2 235 M01) и применяется на бульдозерах и погрузчиках БЕЛАЗ-78231

Технические характеристики:

Параметр

220ВНМ

Давление на входе, МПа

  •   номинальное
  •   максимальное


3

10

Давление на выходе, МПа

  •   номинальное
  •   максимальное


0,5±0,15

2,5±0,2

Максимальное давление на сливе, Мпа

0,3

Гистерезис, МПа не более

0,01

Внутренняя герметичность (утечки при номинальном давлении), см3/мин, неболее:

  • из рабочего отвода (по каждому золотнику)
  • из каждого дополнительного отвода У, У1, У2


20

20

Усилие на конце рукоятки, Н (кгс)

  • при управлении одним золотником (αmax=28˚), не более
  • при управлении двумя золотниками (αmax=32˚), не более


11

18

Напряжение постоянное, В

0,1 … 36

Ток постоянный при активной нагрузке, А

0,0002 … 4

Масса, кг

4,15

12 месяцев с момента отгрузки со склада Поставщика. В течении гарантийного срока осуществляется техническая поддержка авторизованным сервисным центром АО «Пневмостроймашина».

Возврат товара Поставщику в случае Рекламации или наступления Гарантийного случая производится за счет Покупателя следующими Транспортными Компаниями в адрес ООО «БелСиб»:
— ЖелДорЭкспедиция до терминала в г. Кемерово, ул. Тухачевского, 54Б к2
— любым другим перевозчиком с адресной доставкой до склада Поставщика по адресу: 650070, Кемеровская область-Кузбасс, г. Кемерово, ул. Тухачевского — 54 Б

Гарантия не распространяется:

  • на изделия с нарушением пломбирования
  • на изделия, на которые истек гарантийный срок
  • в случае нарушения правил и условий эксплуатации, указанных в паспорте на изделие
  • на изделия, которые применяются не по назначению
  • на изделия, получившие механические повреждения
  • в случае нарушения условий транспортировки, хранения и монтажа
  • на изделия, которые подвергались разборке и промывке конечным потребителем.
